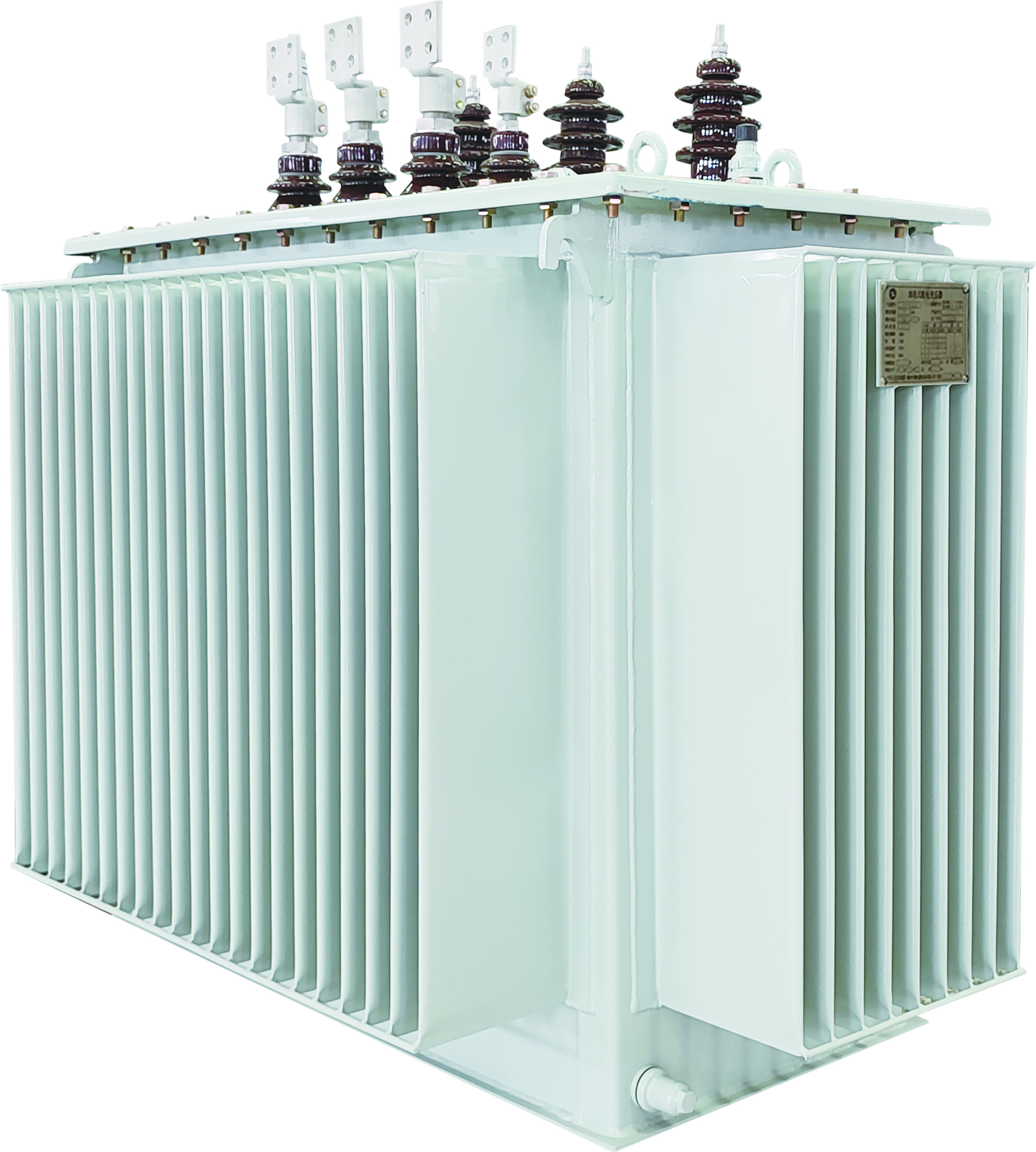

S13型油浸式配電變壓器
2022-05-26 15:00:56 點擊數：
產品概述
S13型是我公司在原S11配電變壓器基礎上，通過新材料、新工藝的研究運用及自主創新與技術引進結合的方式，通過對鐵心及線圈結構的優化創新設計，達到降低空載損耗及噪音的目的，自主開發的產品。
適用主要標準:
◎GB/T1094.1-2013《電力變壓器第1部分:總則》
◎GB/T1094.2-2013《電力變壓器第2部分:液浸式變壓器的溫升》
◎GB/T1094.3-2017《電力變壓器第3部分:絕緣水平、絕緣試驗和外絕緣空氣間隙》
◎GB/T1094.5-2008《電力變壓器第5部分:承受短路的能力》
◎GB/T109410-2003《電力變壓器第10部分:聲級測定》
◎GB/T6451-2015《油浸式電力變壓器技術參數和要求》
正常使用條件
1.環境溫度:-25℃~+40℃，且在24h內平均值不超過35℃;
2.海拔高度:不高于1000m;
3.相對濕度:相對日平均值不超過95%，月平均值不超過90%;
4.地震烈度:不超過8度;
5.無火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈震動的場所。
注:當實際使用環境條件與上述不同時，用戶與制造廠協商。
技術參數
|
產品型號 |
額定容量（kVA） |
聯結組標號 |
電壓組合（kV） |
空載損耗 （W） |
負載損耗（W） (75℃) |
空載電流（%） |
短路抗阻（%） |
|||
|
高壓 |
分接范圍 |
低壓 |
Dy |
Yy |
||||||
|
S13-M-30 |
30 |
Yyn0或Dyn11 |
10.5 10 6.3 6 |
±5%或 ±2x2.5% |
0.4 |
80 |
630 |
600 |
1.5 |
4.0 |
|
S13-M-50 |
50 |
100 |
910 |
870 |
1.3 |
4.0 |
||||
|
S13-M-63 |
63 |
110 |
1090 |
1040 |
1.2 |
4.0 |
||||
|
S13-M-80 |
80 |
130 |
1310 |
1250 |
1.2 |
4.0 |
||||
|
S13-M-100 |
100 |
150 |
1580 |
1500 |
1.1 |
4.0 |
||||
|
S13-M-125 |
125 |
170 |
1890 |
1800 |
1.1 |
4.0 |
||||
|
S13-M-160 |
160 |
200 |
2310 |
2200 |
1.0 |
4.0 |
||||
|
S13-M-200 |
200 |
240 |
2730 |
2600 |
1.0 |
4.0 |
||||
|
S13-M-250 |
250 |
290 |
3200 |
3050 |
0.9 |
4.0 |
||||
|
S13-M-315 |
315 |
340 |
3830 |
3650 |
0.9 |
4.0 |
||||
|
S13-M-400 |
400 |
410 |
4520 |
4300 |
0.8 |
4.0 |
||||
|
S13-M-500 |
500 |
480 |
5410 |
5150 |
0.8 |
4.0 |
||||
|
S13-M-630 |
630 |
570 |
6200 |
6200 |
0.6 |
4.5 |
||||
|
S13-M-800 |
800 |
700 |
7500 |
7500 |
0.6 |
4.5 |
||||
|
S13-M-1000 |
1000 |
830 |
10300 |
10300 |
0.6 |
4.5 |
||||
|
S13-M-1250 |
1250 |
970 |
12000 |
12000 |
0.5 |
4.5 |
||||
|
S13-M-1600 |
1600 |
1170 |
14500 |
14500 |
0.5 |
4.5 |
||||
注：產品可提供其它規格，請致電本公司詳詢。
