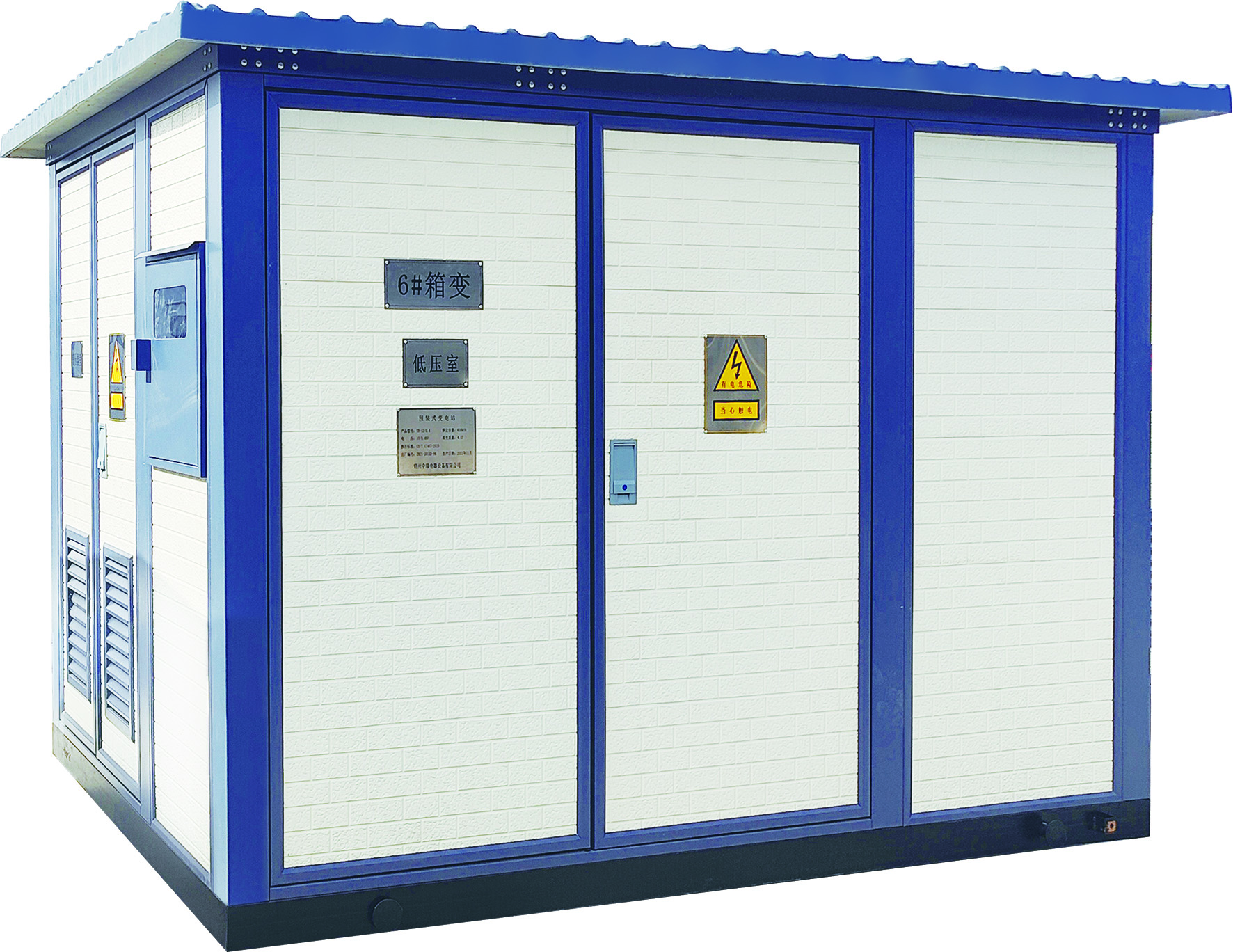

YB預裝式變電站
2022-05-26 10:07:03 點擊數：
產品概述
YB口-口/口型預裝式變電站(簡稱箱式變)是由中壓開關設備、變壓器、低壓開關設備等組成的成套配電裝置。具有體積小、占地面積少、結構緊湊、造型美觀、運行安全可靠、維護方便等特點，同時也大大的降低了建設費用，是目前城鄉變電站建設和改造不可或缺的成套配電設備。
本產品適用于城市高層建筑、住宅小區、廠礦企業、路燈等場所，特別是作為臨時施工用電更為適宜。本產品可根據用戶不同需求制作成不銹鋼箱變、復合板箱變、金屬雕花板箱變、鍍鋅板噴涂箱變、GRC材質箱變等。
適用標準:
◎GB/T17467-2020《高壓/低壓預裝式變電站》
◎GB/T1094.11-2007《電力變壓器 第11部分 干式變壓器》
◎GB/T11022-2011《高壓開關設備和控制設備標準的共用技術要求》
◎GB/T1094.10-2003《電力變壓器 第10部分:聲級測定》
正常使用條件
1.海拔高度不超過2000m;
2.環境溫度:周圍空氣溫度不高于+50℃，不低于-50℃ ;
3.周圍空氣濕度不超過90%(+25℃);
4.風速不大于34m/s;
5.地震水平加速度不大于0.4m/s²，垂直加速度不大于0.2m/s2;
6.使用地點無導電塵埃，無腐蝕性、易燃、易爆的危險物品 ;
7.安裝地點無劇烈震動的場所，傾斜度不大于3°。
注:當實際使用環境條件與上述不同時，用戶與制造廠協商。
主回路一次接線方案
1.高壓一次接線方案:
預裝式變電站(箱式變)高壓一次接線方式，一種是配真空斷路器，另一種是配負荷開關熔斷器組，具體方案由用戶確定。
2.低壓一次接線方案:
預裝式變電站(箱式變)低壓出線回路，一般情況下315kVA以下為4~6路;315~630kVA范圍內為6~8路;800~1000kVA范圍內為8~12路，其它容量具體情況可根據用戶需要確定。
技術參數
|
序號 |
項目 |
單位 |
參數 |
|
|
高 壓 單 元 |
額定頻率 |
HZ |
50 |
|
|
額定電壓 |
KV |
12 |
||
|
額定電流 |
A |
630 |
||
|
額定轉移電流（組合電器） |
A |
1700 |
||
|
額定短時耐受電流 |
kA |
25 |
||
|
額定峰值耐受電流 |
kA |
63 |
||
|
工頻耐受電壓 |
對地及相間 |
kv |
42 |
|
|
斷口間 |
kv |
48 |
||
|
雷電沖擊耐受電壓 |
對地及相間 |
kv |
75 |
|
|
斷口間 |
kv |
85 |
||
|
低 壓 單 元 |
額定電壓 |
V |
400 |
|
|
主回路額定電流 |
A |
100-5000 |
||
|
額定短時耐受電流 |
kA |
30 |
||
|
額定峰值耐受電流 |
kA |
63 |
||
|
支路額定電流 |
A |
100-630 |
||
|
分支回路數 |
路 |
6-10 |
||
|
補償容量 |
Kvar |
0-750 |
||
|
變 壓 器 |
額定容量 |
kVA |
50-2500 |
|
|
短路阻抗 |
4%或6% |
|||
|
分接范圍 |
±2X2.5%或±5% |
|||
|
連接組別 |
Y.yn0或D.yn11 |
|||
|
箱 體 |
外殼防護等級 |
IP33 |
||
|
聲級水平 |
dB |
≤55 |
||
