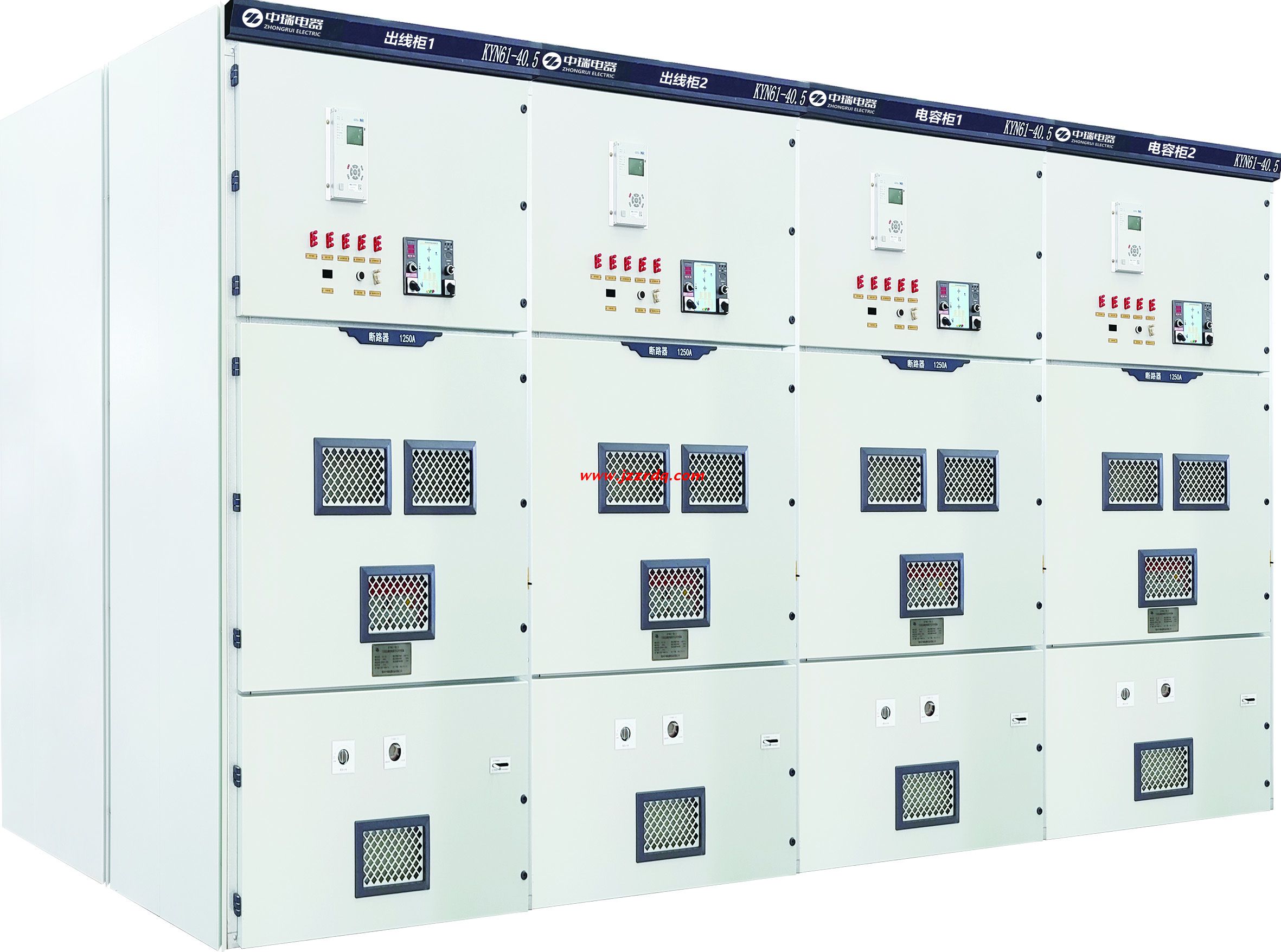

KYN61-40.5型鎧裝移開式戶內交流金屬封閉開關設備
2022-05-24 13:40:29 點擊數：
產品概述
KYN61-40.5型鎧裝移開式戶內交流金屬封閉開關設備，適用于40.5kV三相交流50HZ單母線及單母線分段的電力系統中。作為發電廠、變電站及工礦企業接受和分配電網的三相電能之用，對電路起到控制、保護和檢測等功能。本開關設備除可配裝國產ZN85等斷路器外，還可配裝VD4或HVX等進口或合資品牌的真空斷路器。
本開關設備柜體結構采用組裝式，斷路器手車結構采用落地式;配用全新型復合絕緣真空斷路器，具有良好的互換性;手車車架中裝有絲杠螺母推進機構，可輕松移動手車，并防止誤操作而損壞推進機構;主開關、手車、開關柜門之間的聯鎖均采用強制械閉鎖方式，滿足“五防”功能。
◎適用主要標準:
◎GB/T3906-2020《3.6kV-40.5kV交流金屬封閉開關設備和控制設備》
◎GB/T11022-2020《高壓開關設備和控制設備標準的共用技術要求》
◎GB/T1984-2014《高壓交流斷路器》
◎GB1985-2014《交流高壓隔離開關和接地開關》
◎GB1208-2006《電流互感器》
◎GB11032-2020《交流無間隙金屬氧化鋅避雷器》
◎GB20840.1-2010《互感器第1部分:通用技術要求》
正常的使用條件
|
環境溫度 |
-25℃-+40℃；且在24h內平均值不超過35℃ |
|
相對濕度 |
相對日平均值不超過95%；月平均值不超過90% |
|
最大海拔高度 |
不高于1000m |
|
地震烈度 |
不超過8度 |
|
安裝環境 |
無火災、無爆炸危險、無嚴重污穢、無化學腐蝕氣體及劇烈震動的場所 |
注：當實際使用環境條件與上述不同時，用戶與制造廠協商。
技術參數
|
序號 |
項目 |
單位 |
參數 |
||
|
1 |
額定電壓 |
kv |
40.5 |
||
|
2 |
額定頻率 |
HZ |
50 |
||
|
3 |
額定電流 |
A |
630,1250,1600,2000,2500,3150 |
||
|
4 |
額定絕緣水平 |
工頻耐受電壓（1min） |
相對地 |
kv |
95 |
|
隔離斷口 |
kv |
118 |
|||
|
雷電沖擊耐受電壓 |
相對地 |
kv |
185 |
||
|
隔離斷口 |
kv |
215 |
|||
|
5 |
輔助控制回路 |
額定電壓 |
V |
DC:110,220 |
|
|
V |
AC:110,220 |
||||
|
工頻耐壓（1min） |
V |
2000 |
|||
|
6 |
額定短時耐受電流 |
|
kA |
20,25,31.5,40 |
|
|
7 |
額定峰值耐受電流 |
|
kA |
50,63,80,100 |
|
|
8 |
額定短路持續時間 |
|
S |
4 |
|
|
9 |
額定短路開斷電流 |
|
kA |
20,25,31.5,40 |
|
|
10 |
額定短路關合電流 |
|
kA |
50,63,80,100 |
|
|
11 |
防護等級 |
|
外殼IP4X |
||
|
12 |
外形尺寸（寬x深x高） |
|
mm |
1400x2800(3000)x2800 |
|
