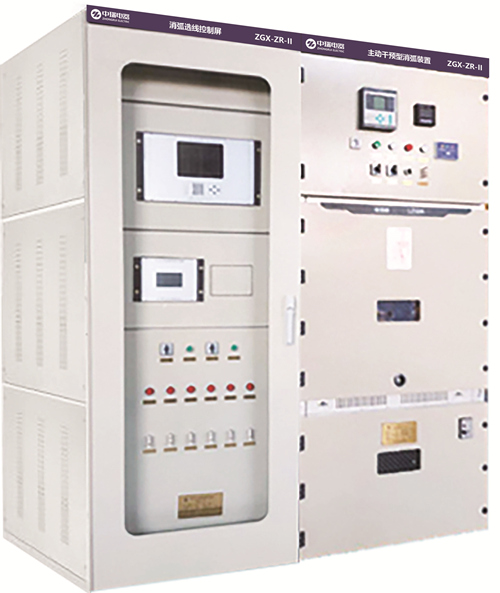

ZGX主動干預型消弧裝置
2022-05-26 14:02:05 點擊數：
產品概述
主動干預型消弧裝置適用于中性點不接地系統。本裝置安裝于變電站內，智能控制單元KZ通過TV電壓互感器實時采集變電站母線相、線電壓、零序電壓，根據零序電壓與線電壓的模角變化判斷系統有無單相接地故障以及接地相別，控制對應故障相的分目開關JZA或JZB或JZC合閘，將故障相強制可靠接地，使其他形式的單相接地故障轉化為穩態的單相金屬性接地故障，從并聯分流故障點電流，將故障點電流轉移到變電站內分相開關處，同時鉗位故障相電壓與大地等電位，進而有效熄滅故障點電弧，抑制間歇性弧光接地引起的過電壓，使觸電人員迅速脫離危險。同時智能控制單元KZ還實時采集變電站各出線零序電流，和開關零序電流，通過對比分相開關動作前后各出線零序電流的大小和方向判斷故障線路，并發出告警信息或直接跳開故障線路，進而縮短故障持續時間和保障系統安全穩定運行。
適用主要標準:
◎GB/T3906-2020《3.6kV-40.5kV交流金屬封閉開關設備和控制設備》
◎GB/T11022-2020《高壓開關設備和控制設備標準的共用技術要求》
◎Q/GDW11924-2018《主動干預型消弧裝置技術規范》
◎GB/T1984-2014《高壓交流斷路器》
正常使用條件
1.環境溫度:-25℃~+40，日最大溫差25K;
2.海拔高度:不高于1000m;
3.相對濕度:相對日平均值不超過95%，月平均值不超過90%;
4.地震引發的地面加速度:水平≤3m/s2，垂直≤1.5m/s²;
5.無火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈震動的場所。
注:當實際使用環境條件與上述不同時，用戶與制造廠協商。
技術參數
|
序號 |
項目 |
單位 |
參數 |
||
|
1 |
裝置額定電壓 |
kV |
12 |
||
|
2 |
電源頻率 |
HZ |
50 |
||
|
3 |
裝置額定電流 |
A |
630/1250 |
||
|
4 |
裝置額定短路開斷電流 |
kA |
31.5/40 |
||
|
5 |
裝置 額定 絕緣 水平 |
工頻耐受電壓（1min） |
相間、相對地 |
kV |
42 |
|
斷口 |
kV |
48 |
|||
|
雷電沖擊耐受電壓 |
相間、相對地 |
kV |
75 |
||
|
斷口 |
kV |
85 |
|||
|
6 |
裝置控制和輔助回路耐受電壓 |
V |
2000 |
||
|
7 |
裝置選相正確率 |
100% |
|||
|
8 |
裝置選線準確率 |
≥98 |
|||
|
9 |
裝置故障相分相開關動作正確率 |
100% |
|||
|
10 |
裝置事件記錄 |
條 |
1000 |
||
|
11 |
裝置動作時間 |
ms |
40 |
||
|
12 |
永久性故障處理時間 |
ms |
100 |
||
|
13 |
有效接地電阻識別范圍 |
Ω |
≥1000 |
||
|
14 |
接觸電壓 |
V |
≤2 |
||
|
15 |
跨步電壓 |
V |
≤1 |
||
|
16 |
防護等級 |
IP4X |
|||
