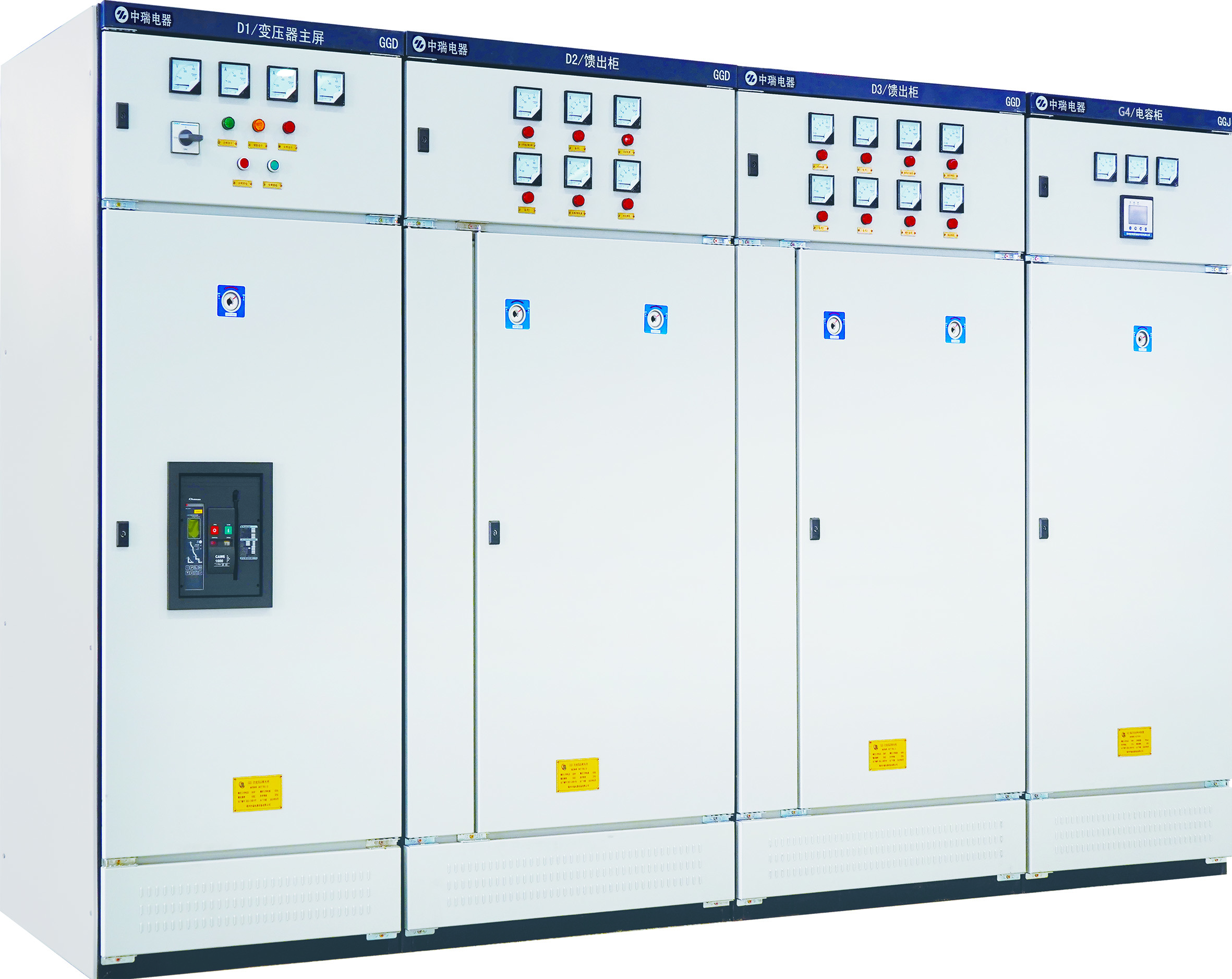

GGD交流低壓配電開關設備
2022-05-25 15:53:52 點擊數：
產品概述
GGD交流低壓配電開關設備適用于發電廠、變電站、工礦企業等電力用戶作為交流50Hz，額定工作電壓400V，額定電流至6300A的配電系統中，實現動力、照明及配電設備的電能轉換、分配與控制之用。本開關設備可根據用戶不同需求，選用不同元器件，完成各種功能性配置。
GGD交流低壓配電開關設備采用8MF或C型材冷彎型局部焊接組裝而成，本著安全、經濟、合理、可靠的原則，設計的新型配電柜。產品分?jǐn)嗄芰Ω撸瑒?dòng)熱穩定性好，電氣方案組合靈活方便，系列性、實用性強，可作為低壓成套開關設備的傳統型產品使用。
適用主要標準:
◎GB/T7251.1-2013《低壓成套開關設備和控制設備第1部分:總則》
◎GB/T7251.12-2013《低壓成套開關設備和控制設備第2部分:成套電力開關和控制設備》
正常使用條件
1.環境溫度:-5℃~+40℃，24h內的平均溫度不高于+35℃;
2.海拔高度:不超過2000m;
對濕度:在最高溫度為+40℃時不超過50%，在較低溫度時允許有較大的相對濕度;(例如+20℃時為90%)應考慮到由于溫
度的變化可能會偶然產生凝露的影響;
4.設備安裝時與垂直面的傾斜度不超過5°;
5.設備應安裝在無劇烈震動和沖擊的地方，以及不足以使電器元件受到腐蝕的場所。
注:當實際使用環境條件與上述不同時，用戶與制造廠協商。
技術參數
|
序號 |
項目 |
單位 |
參數 |
|
|
1 |
額定電壓 |
V |
AC400 |
|
|
2 |
額定頻率 |
HZ |
50 |
|
|
3 |
額定電流 |
水平母線 |
A |
≤6300 |
|
垂直母線 |
A |
≤2000 |
||
|
4 |
額定短時耐受電流 |
kA |
15,30,50 |
|
|
5 |
額定峰值耐受電流 |
kA |
30,63,105 |
|
|
6 |
介電強度（1min） |
V |
1890 |
|
|
7 |
額定絕緣電壓 |
V |
AC660 |
|
|
8 |
防護等級 |
kA |
IP30/IP40 |
|
|
9 |
外形尺寸（寬x深x高） |
mm |
600(800,1000,1200)x600(800,1000)x2200 |
|
